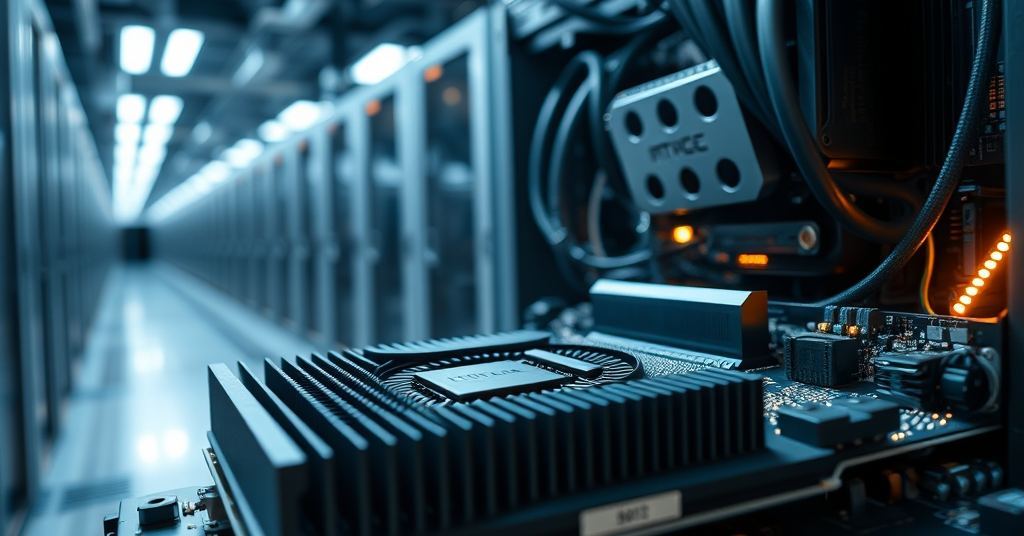

AIの物理インフラ完全解剖：GPUからクラウドへ至る7階層と日本の勝機【2026年最新】

私たちが日常的に利用している大規模言語モデル（LLM）の対話ウィンドウの背後には、どのような物理的現実が広がっているのか。生成AIの爆発的な進化は、ソフトウェアの革新だけでなく、それを支える膨大なハードウェアと高度な接続技術によって成り立っている。

本記事では、微視的なチップのパッケージング（実装）から、巨視的なインターネットサービスに至るまで、現代のAIコンピューティング基盤（算力基建）を構成する完全な垂直エコシステムを解き明かす。投資やビジネスにおいてAIの未来を正確に見通すためには、この「物理的な繋がり」を理解することが不可欠である。

AIハードウェアの接続階層と、データセンター・クラウドの比較

AIハードウェアの階層接続ツリー

データセンターとクラウドの比較

核心的な接続順序と階層構造：ミクロからマクロへ

AIインフラは、「内側から外側へ、ミクロからマクロへ」という物理的・論理的な入れ子構造になっている。

① チップとパッケージング層（ミクロレベル）

• HBM (High Bandwidth Memory：高帯域幅メモリ):
• 位置と接続: シリコン貫通電極（TSV）技術を用いてDRAMを垂直に積層し、シリコンインターポーザ（中介層）を介してGPUコアと並列に同じ基板上に実装される（例：TSMCのCoWoSパッケージング）。
• 役割: GPUの「超高速キャッシュ」として機能し、AI計算における致命的なボトルネックである「メモリの壁（データ転送速度の遅延）」を根本的に解消する。

• GPU (Graphics Processing Unit：画像/演算処理装置):
• 位置と接続: HBMと統合され、一つの完全なGPU演算チップ実体（NVIDIAのH100やB200など）を形成する。これがピンやスロットを通じてマザーボード（PCB）に接続される。

② ボードとコンポーネント層（部品レベル）

• PCB (Printed Circuit Board：プリント基板):
• 位置と接続: GPU、CPU、メモリなどすべての電子部品がはんだ付け、または挿入される土台。AIサーバーでは、複数のGPUが「OAM（OCP Accelerator Module）」または「UBB（Universal Baseboard）」と呼ばれる専用の高多層・高性能PCBに集積される。

• SPO (Switch / Power / Optical：スイッチ/電源/光モジュール):
• 位置と接続: サーバー稼働を支える中核部品。電源（Power）はサーバー内部やラック背面に固定され電力を供給。スイッチチップと光モジュール・光ファイバー（Optical）はネットワークインターフェースとしてPCB拡張スロットに挿入され、データ転送を担う。

③ システムと物理インフラ層（マクロレベル）

• サーバー (Server):
• 位置と接続: PCB、GPU、CPU、SPOコンポーネントを組み上げた独立した筐体（通常2U〜8Uサイズ）。レールに沿ってラックに収納される。

• ラック (Rack):
• 位置と接続: 標準的な物理キャビネット（通常42Uまたは48U）。複数のサーバーが垂直に積層される。内部には専用の電源分配ユニット（PDU）や液冷/空冷パイプが備わっている。

• 計算中心 (Data Center / Computing Center):
• 位置と接続: 何百、何千ものラックを収容する巨大な物理建築物。ラック間は無数の光ファイバーとコアスイッチで結ばれ、巨大な物理的計算クラスター（AIデータセンターなど）を形成する。

④ 仮想化とサービス層（論理レベル）

• クラウド (Cloud):
• 位置と接続: データセンターを物理的な器とする。KubernetesやKVMなどの仮想化ソフトウェアを用い、データセンター内の全サーバーのGPU、CPU、メモリを論理的に「細分化」し再構成する。最終的に、インターネット経由で「サービス（GPUクラウドインスタンスなど）」として世界中のユーザーに提供される。

階層を繋ぐ「隠れた主役」たち：高度技術の結晶

上記のチェーンを実際に機能させるためには、極めて高度な技術に裏打ちされた中間ハードウェアが橋渡し役として不可欠である。

• インターポーザ (Interposer) と パッケージング基板 (Substrate):
• HBM/GPUとPCBの間に位置する。AIチップのI/Oピンは極めて高密度であり、一般的なPCBに直接はんだ付けすることは物理的に不可能である。そのため、微細配線が可能なシリコンインターポーザを経由し、さらにICパッケージ基板の上に実装する必要がある。現在、この2.5D/3Dパッケージング工程（TSMCのCoWoSなど）の生産能力が、世界のAIチップ供給における最大のボトルネックとなっている。

• CPU と メモリ (DDR5/LPDDR):
• GPU単体ではOSを起動できない。各AIサーバーには、タスクのスケジューリングとデータの前処理を行う「メインブレーン」として、1〜2個の高性能CPU（Intel XeonやAMD EPYCなど）が搭載されている。

• NVLink Switch などのスイッチチップ:
• NVIDIA DGXのようなサーバー内において、複数のGPU間でVRAM（ビデオメモリ）を共有し、超高速で相互接続するために特化した専用チップ。

• Retimer (リタイマー：信号リコンディショニングチップ):
• AI計算のデータ量は膨大かつ超高速であるため、高周波信号がPCB上を伝送される際、物理的な減衰やノイズが発生する。Retimerチップは、PCIe 5.0/6.0などの減衰した信号を増幅・再構成し、パケットロスを防ぐ極めて重要な役割を担う。

• 熱管理システム (液冷コールドプレート / CDU液冷分配ユニット):
• 単一のAI向けGPUの消費電力は700W〜1000Wを超えており、従来の空冷ファンでは熱暴走を防げない。現在のAIサーバー内部には液冷コールドプレートが標準装備され、ラック側面や底部には水循環で熱を奪うCDU（冷媒分配ユニット）が設置されている。

日本への影響と示唆：2026年、日本の「底層技術」が世界を動かす

以上のAIハードウェア・エコシステムを俯瞰したとき、日本の産業界が直面する現実と取るべき戦略が明確になる。2026年現在、米中による技術覇権競争（特に中国の「算力基建（計算インフラ）」拡充政策）が激化する中、日本の立ち位置は極めて重要である。

日本企業が考えるべき機会と戦略的思想

1. 「底層技術（基盤技術・素材）」の圧倒的支配力の活用:

見た目の半導体設計（NVIDIA等）や巨大クラウド（米中ITジャイアント）、最先端ファウンドリ（台湾）のレイヤーでは日本企業は後塵を拝している。しかし、AIインフラの根幹を支える「物理・材料レイヤー」においては、日本が決定的なボトルネック（チョークポイント）を握っている。

• 最先端パッケージング材料: CoWoS等の2.5D/3D実装に不可欠な絶縁ビルドアップフィルム（味の素ファインテクノ等）、高純度シリコンウェーハ（信越化学工業、SUMCO）。
• 超精密加工装置: HBMの製造に必須となるTSV（シリコン貫通電極）の形成やダイシング（切断）、薄化研磨（CMP）を行う装置（ディスコ、東京エレクトロン等）。
• 基板材料と受動部品: 高周波信号の減衰を防ぐ低誘電率のPCB材料、AIサーバー向けの積層セラミックコンデンサ（MLCC）。

日本企業は、これらの「代替不可能な技術」を外交的・経済的なレバレッジとして活用し、サプライチェーンにおける価格決定権と交渉力を強化すべきである。

1. 地政学リスクの管理と技術流出防止:

中国は米国の輸出規制に対抗するため、国内での半導体サプライチェーン完結を急いでおり、日本の装置・素材メーカーへの引き合いは強い。しかし、短期的な利益に追従して最先端の製造装置や材料技術を供与することは、中長期的に日本の技術的優位性を失わせるのみならず、民主主義陣営の安全保障を脅かす行為となる。企業は「どの世代の技術までなら輸出可能か」を経済安全保障の観点から厳密に見極める必要がある。

1. 次世代インフラ（光電融合・省電力化）への投資:

液冷システムやRetimerが示す通り、現在のAIインフラの最大の敵は「熱」と「電力」である。日本が得意とする光通信技術をチップ間通信に応用する「光電融合技術（IOWN構想など）」は、次世代AIインフラのゲームチェンジャーとなる可能性を秘めている。

客観的事実

• 主要関係者とその立場:
• 投資家・アナリスト: AIブームの恩恵を受ける企業を正確に発掘するため、ソフトウェアだけでなくハードウェアのサプライチェーン（特にボトルネックとなる工程）の知識を求めている。
• 米中政府: AI計算能力（算力）を国家安全保障の要と位置づけ、輸出規制と自律的サプライチェーン構築の攻防を繰り広げている。
• ハードウェアメーカー（日米欧台）: 各階層のコア技術（設計、製造、素材、パッケージング）を握る企業群。

• 重要な時系列: LLMの台頭（2022年後半〜）を契機に、GPU需要が爆発。その後、単なるGPUの不足から、CoWoS等の「パッケージング能力」やHBMの不足が真のボトルネックであることが市場で認知され始め、インフラ全体への投資と関心が加速している。

• 直接的原因: 「AI投資」が概念的なソフトウェア企業への投資から、確実な収益を上げる「ピッケルとショベル（インフラを供給する企業）」への投資へとフェーズが移行したこと。
• 関係する仕組み: AIモデルの学習・推論には、単一のチップではなく、メモリ、基板、ネットワーク、冷却システムが完全に同期した「巨大なシステム」が必要であるという技術的現実。一つでも部材（例：Retimerや光モジュール）が欠ければ、数千億円規模のデータセンターが稼働しない。

• 経済・政治的要因: 中国は米国の半導体規制（CHIPS法など）により、最先端のNVIDIA製GPUの入手が制限されている。そのため、限られたチップの性能を最大限に引き出すためのシステム・アーキテクチャ設計、高度なパッケージング技術、高速ネットワーク（RDMA）によるクラスター構築に国家を挙げて注力（東数西算プロジェクト等）している。

• 技術・テクノロジー視点:

• ムーアの法則の物理的限界: トランジスタの微細化が限界に近づく中、性能向上の主戦場は「前工程（ウェーハへの回路形成）」から「後工程（高度なパッケージング、チップレット技術）」へと移行した。記事内の「HBM」と「GPU」を「CoWoS」で繋ぐ工程がまさにそれである。
• 信号と熱の物理法則: 膨大なデータを高速転送すると、必ず信号の減衰（Retimerで解決）と膨大な熱（液冷で解決）が発生する。これはソフトウェアでは解決できない純粋な物理・熱力学の問題である。

• 見えない糸（ボトルネックの連鎖）: 素人目には「AI＝NVIDIAの勝利」に見えるが、プロの視点では「NVIDIAの首根っこを掴んでいるのはTSMCのCoWoS生産能力であり、TSMCの首根っこを掴んでいるのはSK HynixのHBMであり、それらすべての製造を根本で支えているのは日本の素材・精密加工装置メーカーである」という連鎖構造が存在する。

• メタパターン: 先端テクノロジーの覇権争いは、常に「目に見えるプラットフォーム（クラウド、AI）」の下層にある「目に見えない物理素材（底层技术）」の確保競争に帰結する。見た目の半導体設計は欧米の強みであり、製造プロセスは台湾の強みだが、根本的な土台となる材料科学と精密加工プロセスは依然として日本が強固に握っている。

• 本質的意味（最優先）: AIの進化は完全に「物理的な制約（電力、冷却、材料）」に直面しており、今後の勝者はAIアルゴリズムを開発する企業だけでなく、これらの物理的制約をブレイクスルーできる企業（光電融合技術、新素材、省電力技術）となる。
• 今後の展開と波及効果: 国家レベルでのデータセンター建設競争が加速し、電力インフラへの多大な負荷が生じる。これは、クリーンエネルギーや次世代原発（SMR）の需要と直結する。

• 注意すべきリスク・盲点:

1. サプライチェーンの脆弱性リスク: 表中の「SPO」や「Retimer」など、目立たない単一のコンポーネントの供給が滞るだけで、AIインフラ全体がストップするリスク。
2. 日本の技術流出リスク: 中国が自国完結型のサプライチェーンを構築する過程で、日本の優れた素材・装置メーカーに対するステルス買収や人材引き抜きが激化する。
3. 環境負荷リスク: 巨大なデータセンターによる莫大な電力消費と水資源（液冷用）の枯渇問題。
